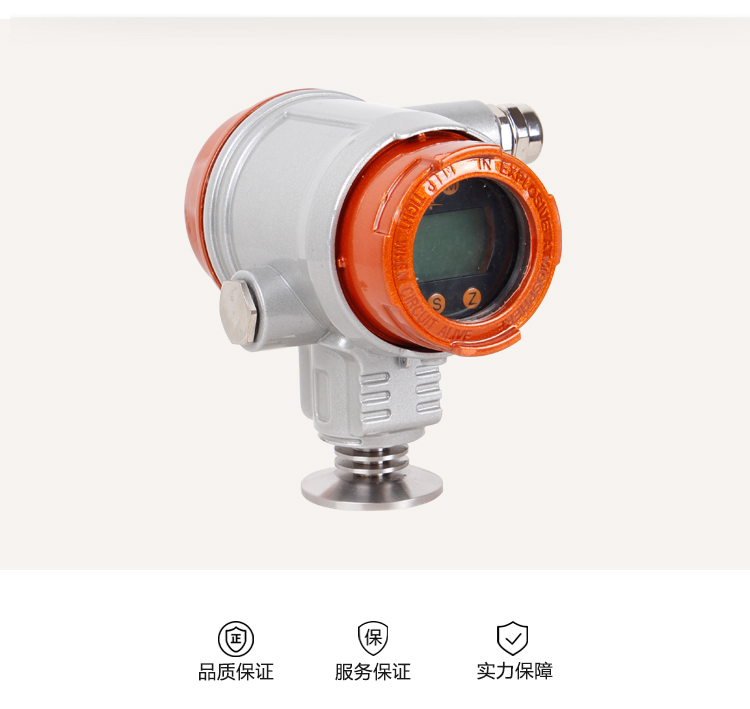

Focbar智能卫生型绝压变送器

发布者：发表时间：2020/11/12 19:10:48

产品概述/Product overview--------------------------------------◆◆

本产品广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位，实现对流体压力的测量，并适用于各种场合全天候环境及各种腐蚀性流体。

工作原理/working principle--------------------------------------◆◆

过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，转换为与输入压力成线性对应关系的（4~20）mA标准电流输出信号。

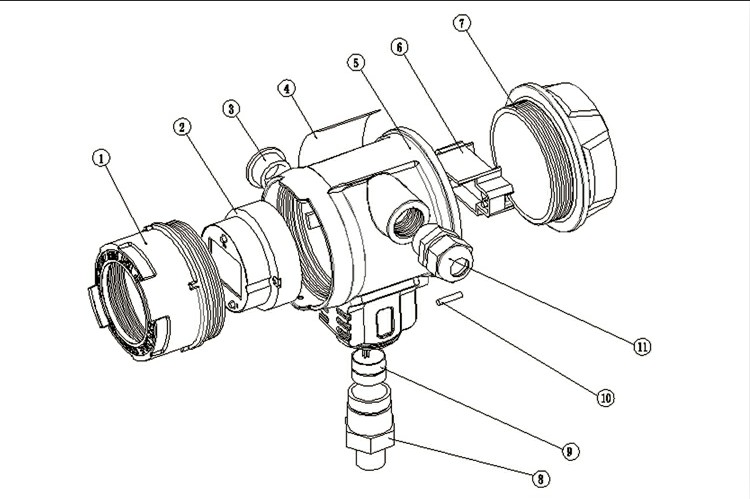

结构组成/Structure composition---------------------------------◆◆

1.表头前盖 2.表头3.金属闷盖 4.铭牌标签 5.壳体 6.接线端子 7.表头后盖 8.传感器过度件 9.扩散硅传感器 10.锁紧螺钉 11.防爆接头

产品特点/Product features-----------------------------------------◆◆

◆准确度高、稳定性好。除进口原装传感器已用激光修正外,还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。 ◆可靠的机械保护IP65和防爆保护 ⅡCT6，可用于各种恶劣环境。 ◆可用于测量粘稠、结晶和腐蚀性介质。 ◆4~ 20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。 ◆体积小、重量轻，安装、调试、维护、使用方便。

产品参数/Product parameters--------------------------------------◆◆

精度0.1%F·S 0.25% F·S 0.5% F·S测量范围-95KPa～60MPa间任选测量介质液体、气体、蒸汽存贮温度-40～125℃电源电压12~24V DC使用温度-10～80℃防腐材料316L不锈钢温度影响＜0.02%/℃负载电阻≤750Ω过载能力量程的1～2倍机械保护IP65湿度≤95%RH输出二线制 4～20mA DC关联设备EXZ231B型安全栅重量＜1Kg零点温度系数小于0.02%/℃满程温度系数小于0.02%/℃电源电压24V DC防爆等级iaⅡCT5

物理性能/physical property-----------------------------------------◆◆

隔离膜片316不锈钢接触介质连接件不锈钢O型环丁晴橡胶外壳铝合金外壳喷涂环氧树脂过程连接方式1/2NPT外螺纹 M20×1.5外螺纹电气连接电缆孔为Φ8重量约1kg

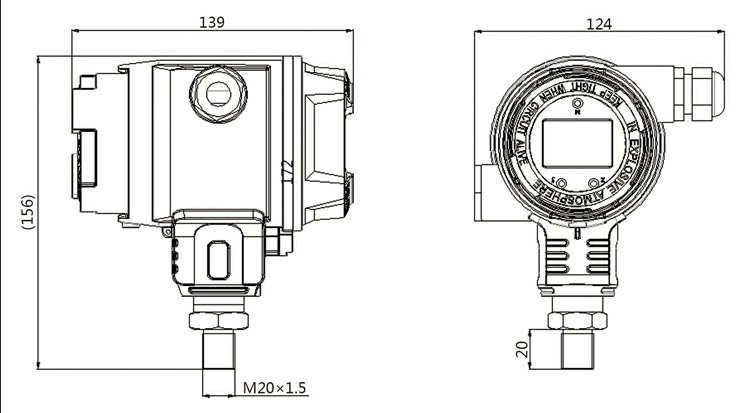

产品外形尺寸/Product dimensions-----------------------------------◆◆

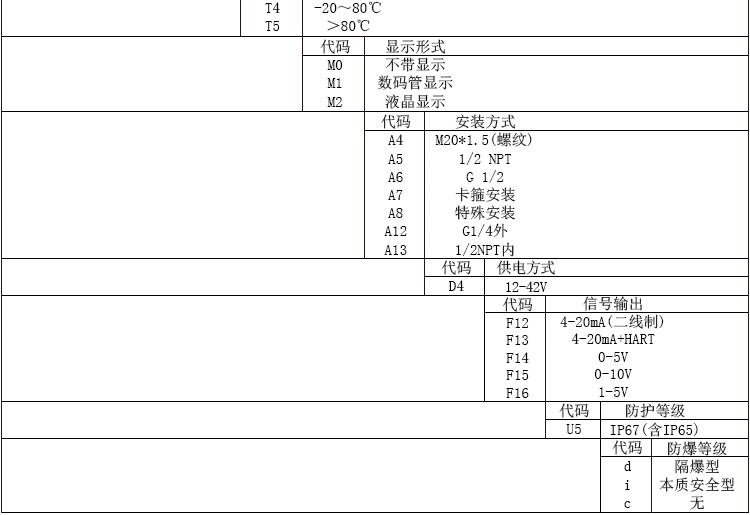

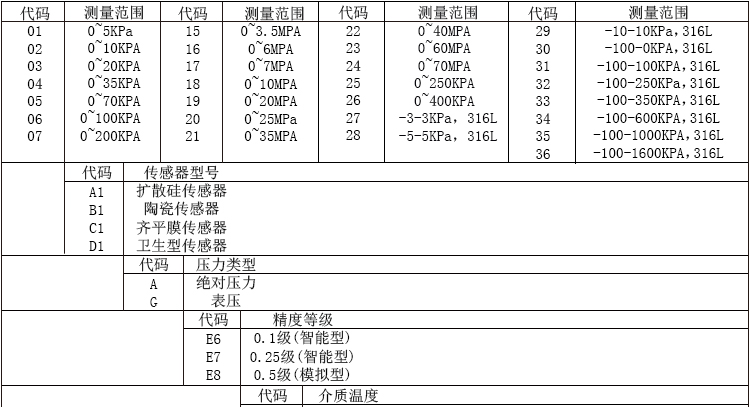

产品选型/product selection---------------------------------------◆◆

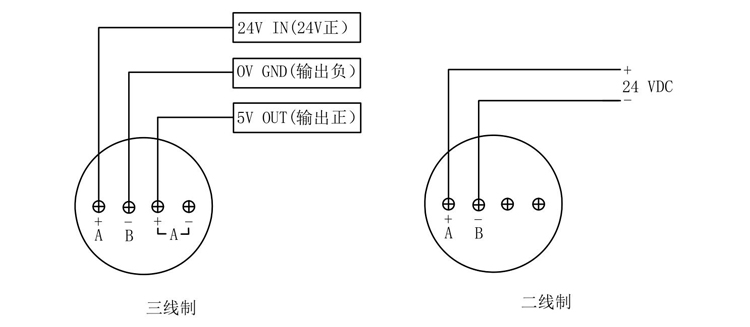

接线图/wiring diagram--------------------------------------------◆◆

安装使用注意事项/Installation usage consideration------------------------◆◆◆当选用本安防爆型变送器时，应同时选用相应的安全栅。 ◆变送器的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本安型变送器的性能。 ◆搬运和安装变送器时应轻拿轻放，以免影响本安电路的性能。 ◆变送器的本安导线不得与高压电缆线一起敷设，导线长度应尽量缩短，导线的分布电感、分布电容及变送器的有效电感、有效电容之和，不得超过安全栅规定的额定值。 ◆变送器设有接线螺钉，接地导线必须牢固，且接地电阻不大于2Ω。 ◆维修时切断本安电路的电源，在非危险区进行检修。 ◆维修人员不得随意更换电气元件的规格、型号，有质量问题应立即与厂家联系。
