工作原理/working --------------------------------------------------------------------◆◆ |
| 介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片，测量膜片是一张紧的弹性元件，随它两边的压力差产生相应位移，测量膜片的位移与差压成正比，最大位移0.1mm，由它两侧的电容板检测，再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制（4~20）mA DC输出信号。 |

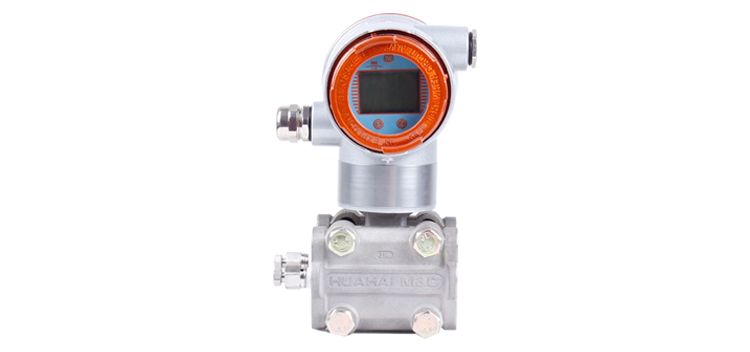

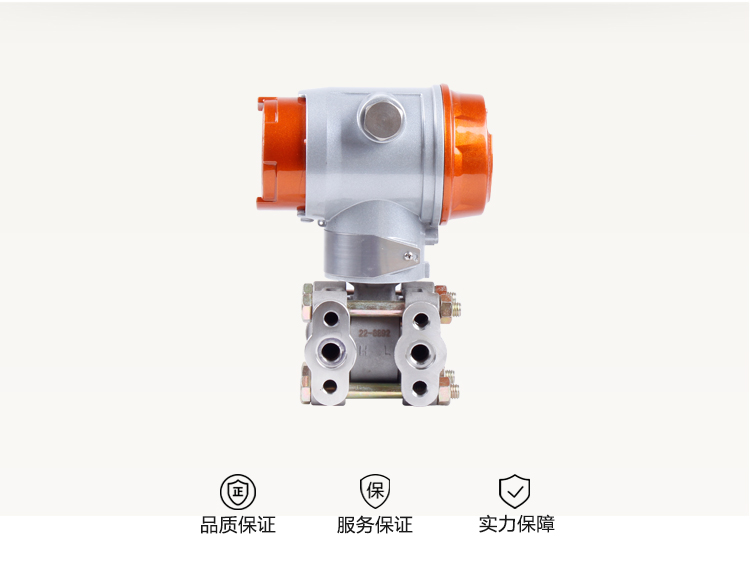

结构组成/Structural components-----------------------------------------------------◆◆ |
| 1表头前盖6防爆接头11夹板2表头（选项）7接线端子12传感器密封圈3金属闷盖8表头后盖13传感器4壳体9放泄阀14螺母5铭牌标签10螺栓15焊管接头组件（选项） |
产品特点/Product features-----------------------------------------------------------◆◆ |
| 1、精度高2、稳定性好3、二线制4-20mADC4、固体元件，接插式印刷线路板5、小型、重量轻、坚固抗震6、量程、零点外部连续可调7、正迁移可达500%；负迁移可达600%8、阻尼可调9、单向过载保护特性好10、无机械可动部件维修工作量少11、全系列统一结构，零部件互换性强12、接触介质的膜片材料可选（316L、TAN、HAAS-C、MONEL等耐腐蚀材料）13、防爆结构，全天候使用14、智能HART现场总线协议 |
性能参数/performance parameters--------------------------------------------------◆◆ |
| 1、使用对象：液体、气体和蒸汽2、测量范围：0-0.06kPa至0-40MPa3、输出信号：4-20mA DC4、12-45VDC，一般为24VDC5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12）6、指示表：LCD液晶或者LFD数码管显示7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT68、量程和零点：外部连续可调9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%（智能型：量程比15:1） 最大正迁移量为最小调校量程的500%；最大负迁移量为最小调教量程的600%10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃11、静 压：1、4、10、25、32MPa12、温 度：相对湿度为0～100%RH13、容积变化量：＜0.16cm³14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调 |
技术参数/Technical parameters-------------------------------------------------------◆◆ |
| （不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）1、精确度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5%2、死区：无（≤0.1%）3、稳定性：六个月内不超过最大量程的基本误差绝对值4、振动影响：在任意轴上，振动频率为200Hz5、电源影响：小于输出量程的0.005%V6、负载影响：电源如果稳定，则负载没有影响7、安装位置影响：最大可产生0.24kPa 的零点误差其它1、隔离膜片：316不锈钢，哈氏合金C-276，蒙乃尔合金，钛或钽2、排气/排液阀：316不锈钢3、法兰和接头：316不锈钢4、接触介质“O”形环：丁腈橡胶，氟橡胶5、灌充液：硅油或者惰性油6、螺栓:316L不锈钢7、电子壳体材料：低铜铝合金8、引压连接件：法兰1/4NPT，中心距54mm；接头1/2NPT或M20x1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm9、信号接线孔：G1/2 |
产品选型/product selection------------------------------------------------------------◆◆ |
| 代号名 称HH电容式智能变送器 代号说明 0负压 1表压 2绝压 代号测量范围 10-0.06～0.3KPa 20-0.25～1.5KPa 30-1.2～7.2KPa 40-6～36KPa 50-30～180KPa 60-160～1000KPa 70-400～2500KPa 80-1600～10000KPa 90-4000～25000KPa 00-7000～40000KPa 代号类型1 0标准型 1单平式法兰型 2双平式法兰型 3单插法兰型 4双插法兰型 5一平一插法兰型 代号法兰规格 0DN25 1DN50 2DN80 3其他规格 代号类型2 0普通型 1普通智能型(HART通讯) |
| 代 号含 义MO不带显示M1数字指示表头E1普通电缆接头E2防爆电缆接头B1管装弯支架B2盘装弯支架B3管装平支架G1腰型法兰G2焊管接头G3一体化三阀组i本安d隔爆G≤200℃（高温硅油）标 准 型防腐材料结构材料隔离膜片F12316LF13哈氏C-276F14蒙乃尔K-500F15钽F22316LF23哈氏C-276F24蒙乃尔K-500F25钽F26316LF33哈氏C-276F35钽F44蒙乃尔K-500F473YC25 |
产品外形尺寸/Product dimensions-----------------------------------------------------◆◆ |
 |
 |

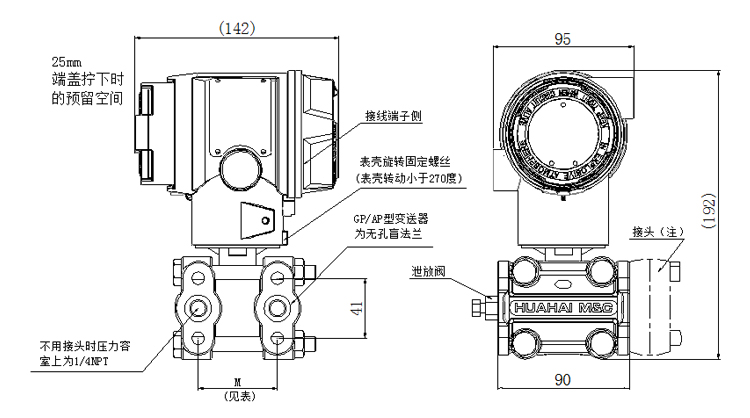

| SP3051变送器外形尺寸图 |
| 测量范围（代码）2、3、46789M（mm）5452.255.757.259 |
安装方式/Installation method--------------------------------------------------------◆◆ |
| 管装弯支架盘装弯支架 |
| 管装平支架 管装弯支架盘装弯支架 管装平支架 |
| 引压管连接方式 |
| 焊管接头连接一体化三阀组连接 |
安装要求/Installation requirements---------------------------------------------------◆◆ |
| 1.防止变送器与腐蚀性或过热的补测介质相接触。2.要防止渣滓在导压管内沉积。3.导压管要尽可能短一些。4.两边导压管内的液柱压头应保持平衡。5.导压管应安装在温度梯度和温度波动小的地方。6.防止引压管内结晶或低温结冰。7.请勿将排气/排液阀全部拧开，以免密封钢珠掉落！ |
接线指南/Wiring guide-----------------------------------------------------------------◆◆ |
 |

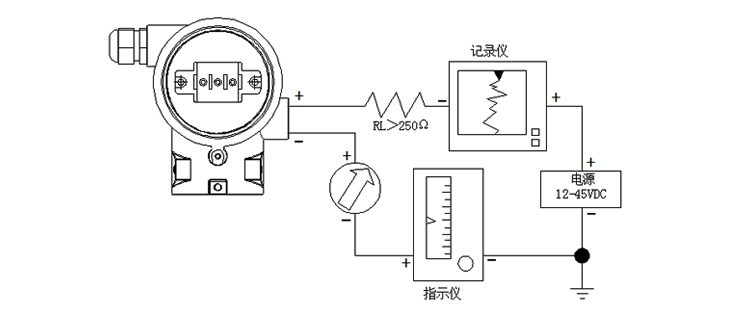

| 非智能型现场导线的连接 |
 |

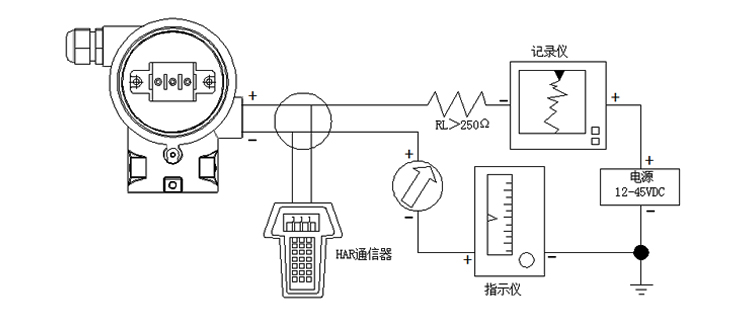

| 智能型现场导线的连接 |
